Cadre de contact CPU pour processeurs Intel de 13e et 14e génération, Thermal Grizzly

Cadre de contact pour processeur Thermal Grizzly pour Intel LGA1700

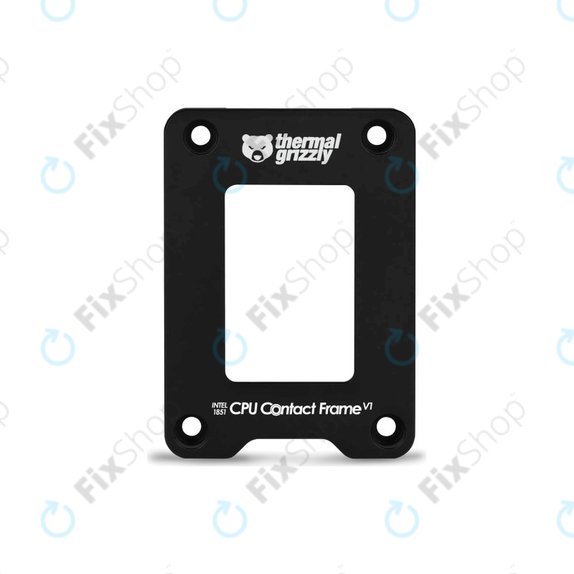

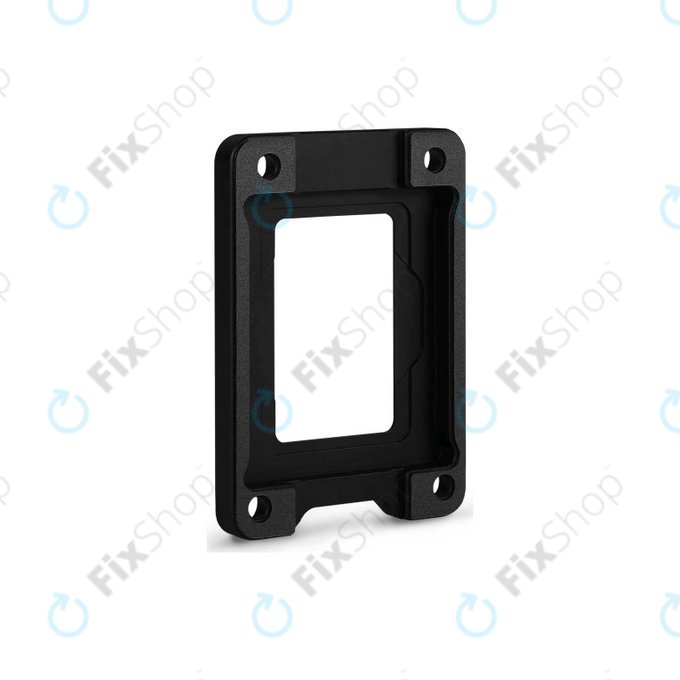

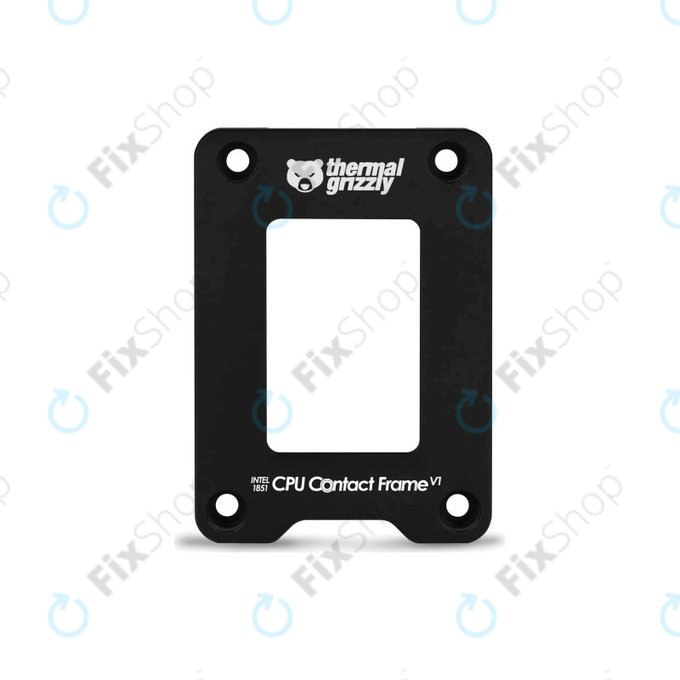

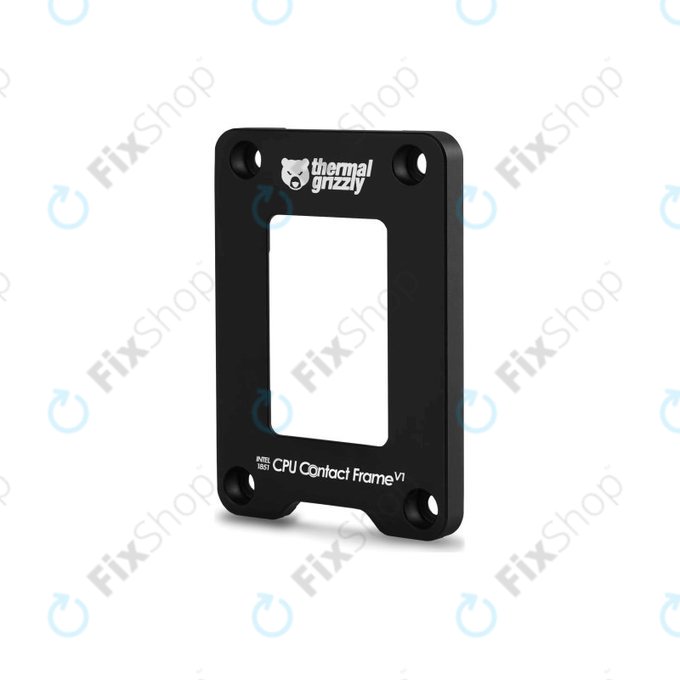

Le cadre de contact pour processeurs Intel de 13e et 14e génération de Thermal Grizzly est un cadre de montage de précision pour les cartes mères Intel LGA1700. Il remplace le mécanisme de chargement intégré (ILM) standard et redistribue la pression de montage afin de réduire la courbure concave du dissipateur thermique du processeur, améliorant ainsi la surface de contact entre le processeur et le système de refroidissement.

• Conçu pour les processeurs Intel LGA1700, y compris les processeurs de 13e et 14e génération.
• Optimise la pression de contact sur l'ensemble du processeur
• Contribue à améliorer le contact de l'air froid avec le dissipateur thermique du processeur.
• Peut réduire la température du processeur en fonction de la combinaison processeur/refroidisseur
• Construction en aluminium anodisé
• Le contour intérieur revu simplifie l'installation par rapport à la conception précédente du cadre.

Le système de fixation standard LGA1700 ILM applique une pression autour de la zone centrale du processeur allongé. Dans certaines conditions, cela peut engendrer une forme concave du dissipateur thermique, réduisant ainsi le contact efficace du refroidisseur près du point chaud du processeur. Le cadre de contact est conçu pour pallier ce problème en modifiant la répartition de la force de fixation.

Aperçu de l'installation :

1. Retirez le refroidisseur du processeur et nettoyez le dissipateur thermique du processeur.
2. En suivant les instructions de Thermal Grizzly, retirez la couche ILM standard de la carte mère.
3. Placez le cadre de contact dans la bonne orientation et vérifiez qu'aucun composant de la carte mère n'interfère avec lui.

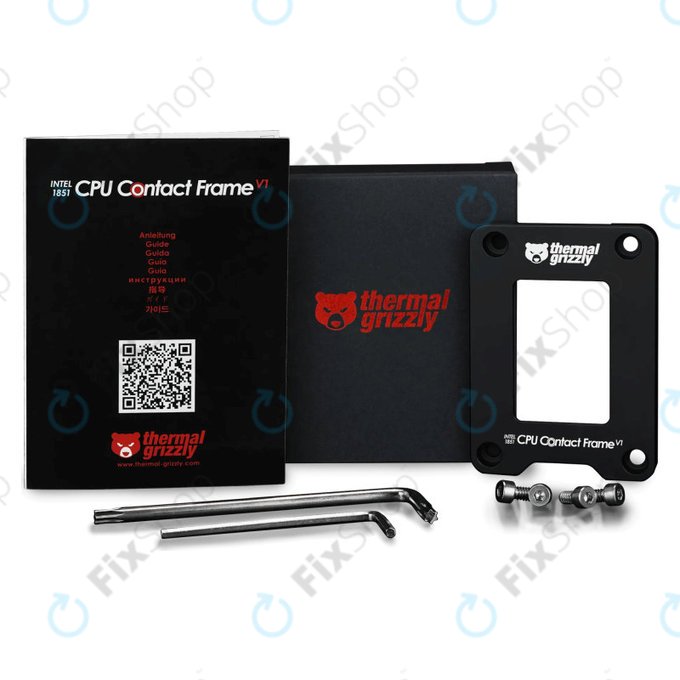

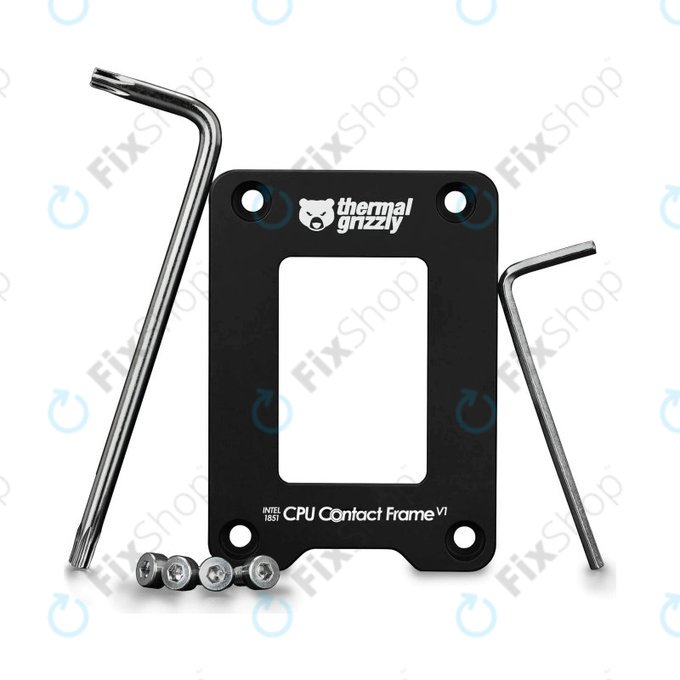

4. Fixez le cadre à l'aide des vis et des outils fournis.
5. Appliquez le matériau d'interface thermique et réinstallez le refroidisseur de processeur de manière uniforme.

Important : Le retrait de la pâte thermique d'origine peut annuler la garantie du fabricant de la carte mère. Vérifiez attentivement la disposition des composants sur la carte mère, en particulier sur les cartes Mini-ITX compactes, et suivez le guide d'installation de Thermal Grizzly.
