Remplacement de l’écran LCD du Samsung Galaxy A21s

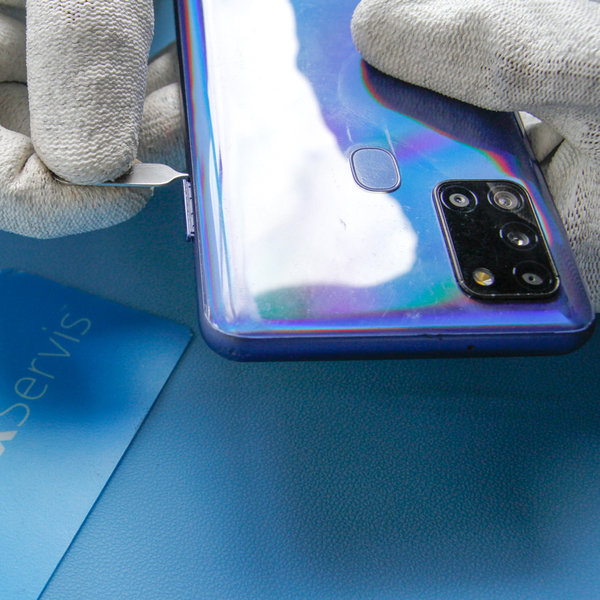

• Utilisez l’outil d’éjection de la carte SIM pour retirer le tiroir de la carte SIM.

Lors de la réinsertion du tiroir de la carte SIM, veillez à l’orienter correctement.

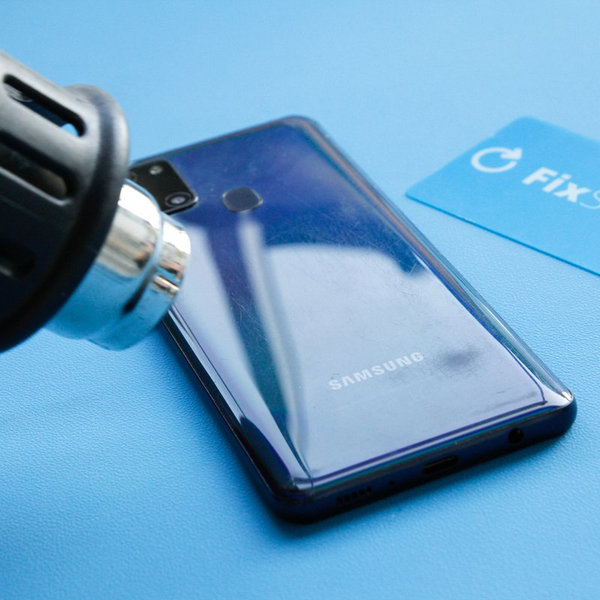

Le chauffage du bord inférieur du smartphone permet de ramollir l’adhésif et facilite l’ouverture de l’appareil.

• À l’aide d’un sèche-cheveux ou d’un pistolet à air chaud, chauffez le bord inférieur du smartphone pendant environ 3 minutes, jusqu’à atteindre une température d’environ 80 °C.

• Ne mettez jamais le smartphone dans un four à micro-ondes !

• Placez une ventouse sur la coque arrière et tirez doucement afin de séparer la coque du châssis du smartphone.

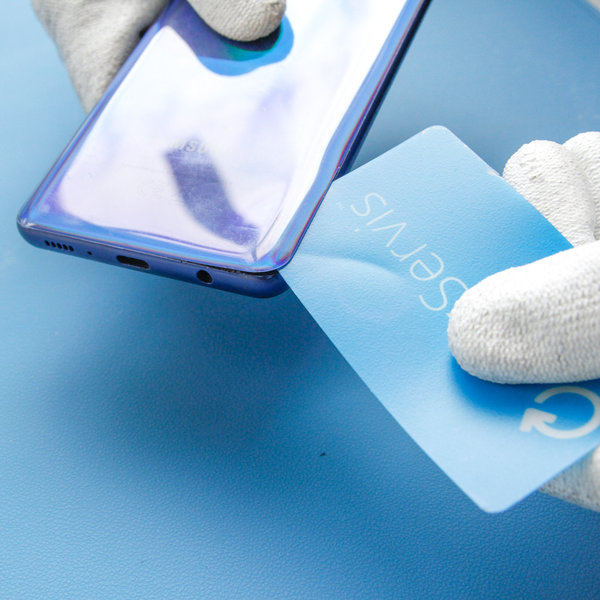

• Insérez ensuite la carte d’ouverture FixServis entre le châssis et la coque arrière afin de créer un léger espace, puis faites-la glisser lentement le long des bords pour décoller la coque arrière.
• Si nécessaire, utilisez un liquide de nettoyage (Cleanser – alcool isopropylique 100 %).

Si vous avez des difficultés à séparer la coque arrière, chauffez de nouveau le smartphone afin de ramollir davantage l’adhésif. Veillez à ne pas surchauffer l’appareil.

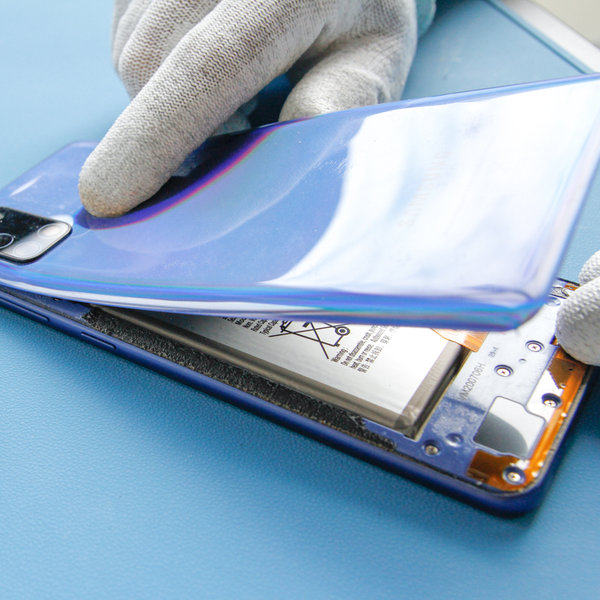

• Retirez la coque arrière.

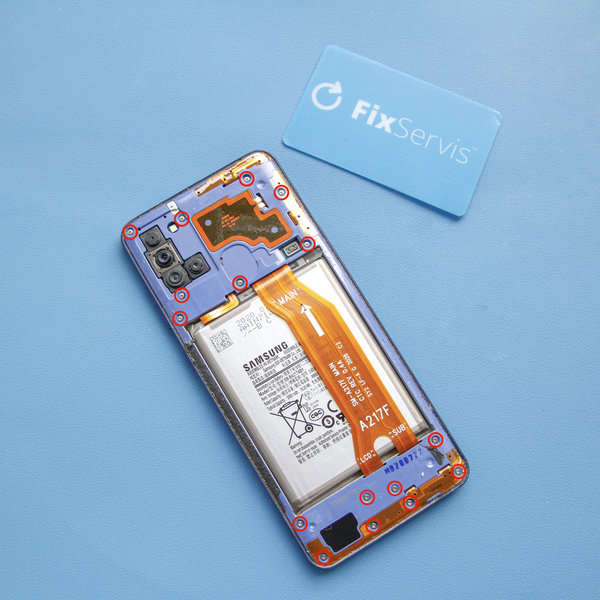

• Dévissez les seize vis Phillips de 3 mm qui maintiennent le châssis intermédiaire.

Tout au long de la réparation, gardez une trace de chaque vis et veillez à la remettre exactement à son emplacement d’origine afin d’éviter d’endommager votre smartphone.

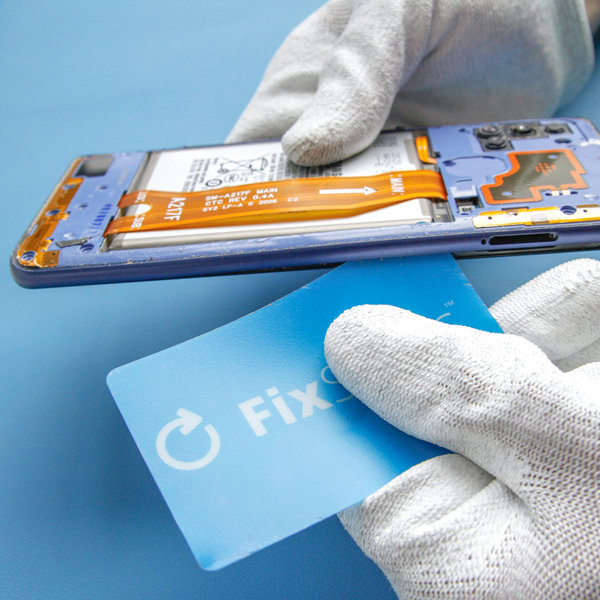

• Insérez la carte d’ouverture FixServis entre le châssis intermédiaire et le panneau avant, puis faites-la glisser lentement autour du smartphone afin de séparer le châssis intermédiaire.
• Retirez ensuite le châssis intermédiaire.

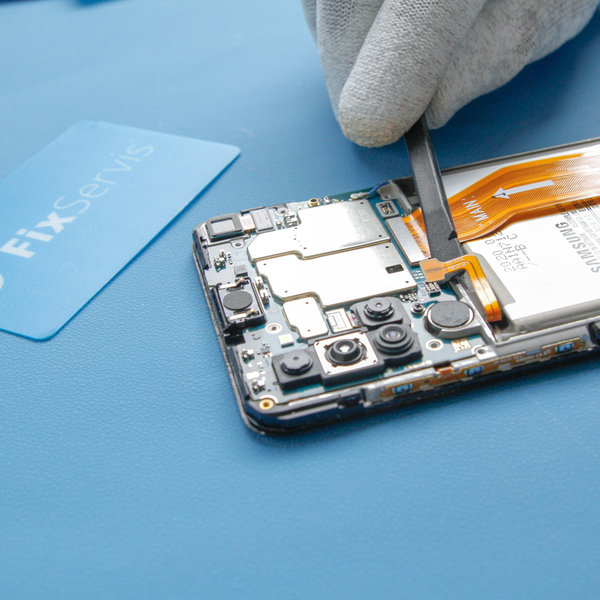

• Utilisez l’extrémité plate d’un spudger pour déconnecter le connecteur de la batterie.

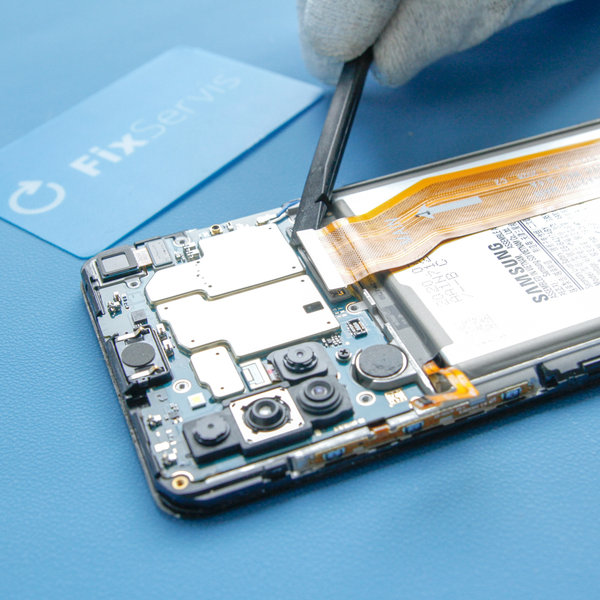

• À l’aide de l’extrémité plate d’un spudger, soulevez délicatement et déconnectez le câble d’interconnexion de la carte mère à ses extrémités supérieure et inférieure.
• Retirez ensuite le câble à l’aide d’une pince de précision.

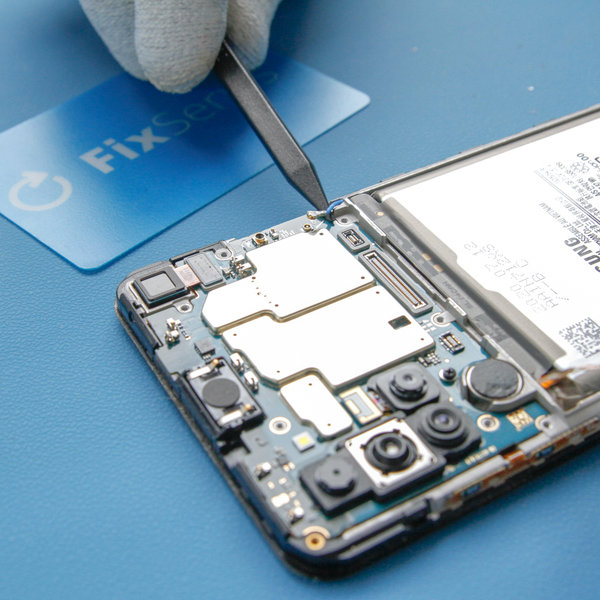

• Le câble d’antenne du téléphone est connecté à la carte mère.
• À l’aide d’un spudger, déconnectez le câble d’antenne de la carte mère à ses extrémités supérieure et inférieure, puis retirez-le à l’aide d’une pince de précision.

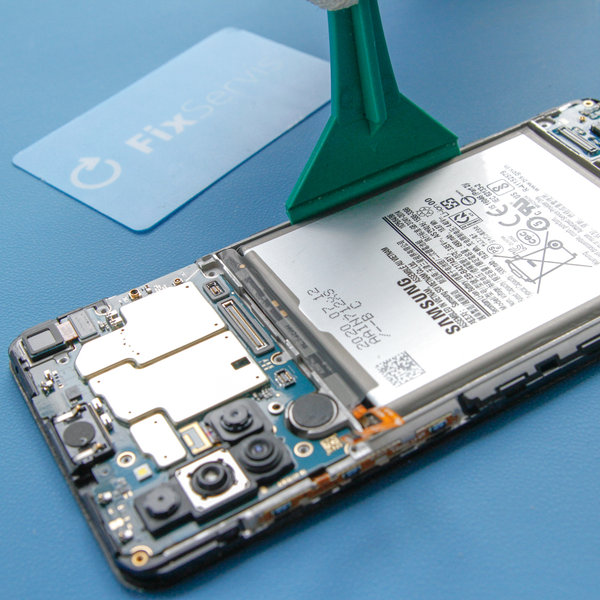

• À l’aide d’un grand spudger ou d’une carte d’ouverture FixServis, retirez la batterie de l’appareil.
• Si vous ne parvenez pas à retirer la batterie, chauffez l’écran à l’aide d’un sèche-cheveux ou d’un pistolet à air chaud pendant environ 1 à 2 minutes afin de ramollir l’adhésif situé sous la batterie.

Veillez à ne pas surchauffer le smartphone.

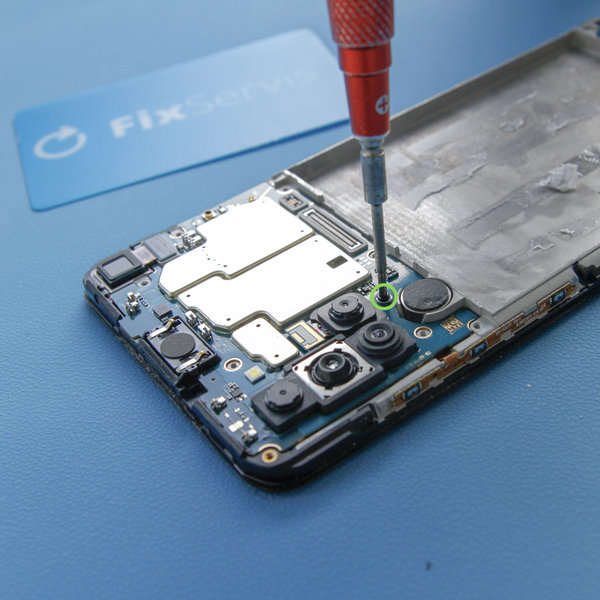

• À l’aide d’un tournevis Pentalobe, dévissez une vis Phillips.
• Retirez ensuite la carte mère à l’aide d’un Spudger ou d’une pince de précision.

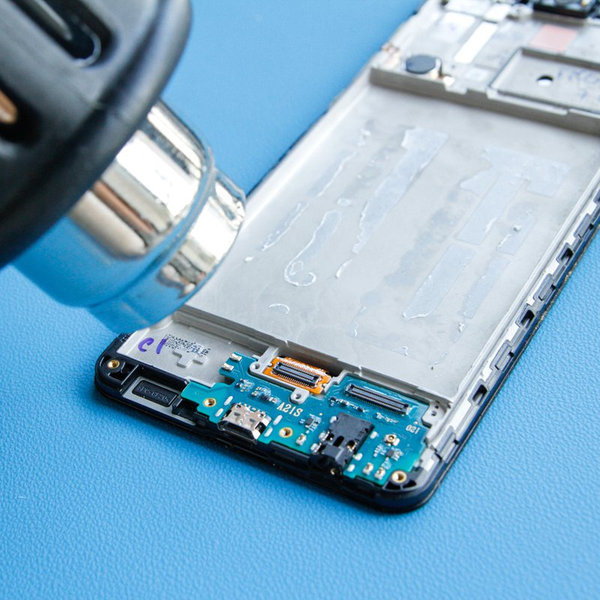

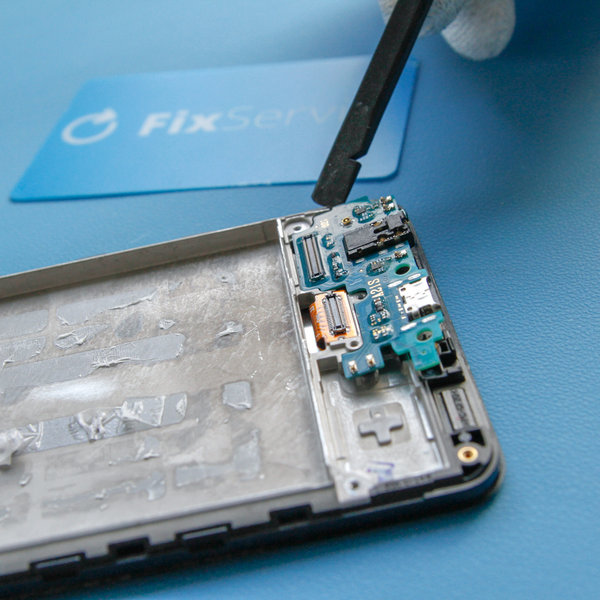

• Utilisez un sèche-cheveux ou un pistolet à air chaud sur la carte USB pendant environ 1 à 2 minutes afin de ramollir l’adhésif situé sous la carte USB.

Veillez à ne pas surchauffer le smartphone.

• À l’aide d’un Spudger, retirez la carte USB de l’ensemble du smartphone.

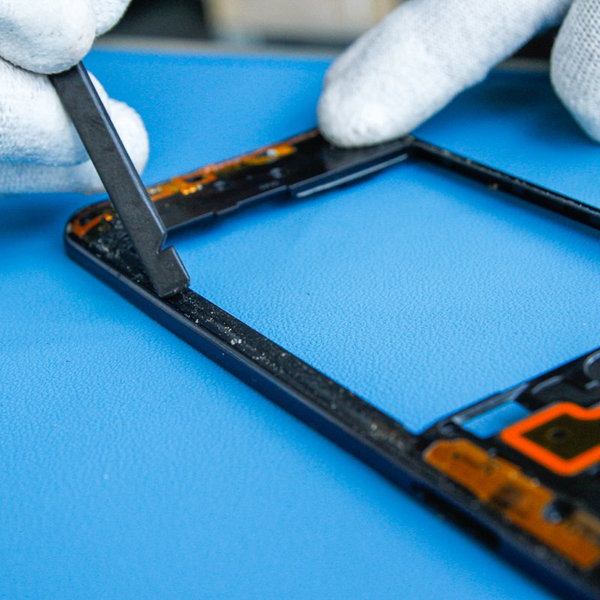

• Retirez l’ancien adhésif le long des bords du châssis intermédiaire.
• Si nécessaire, utilisez le spray nettoyant Cleanser IPA Plus pour éliminer les restes de l’ancien adhésif.

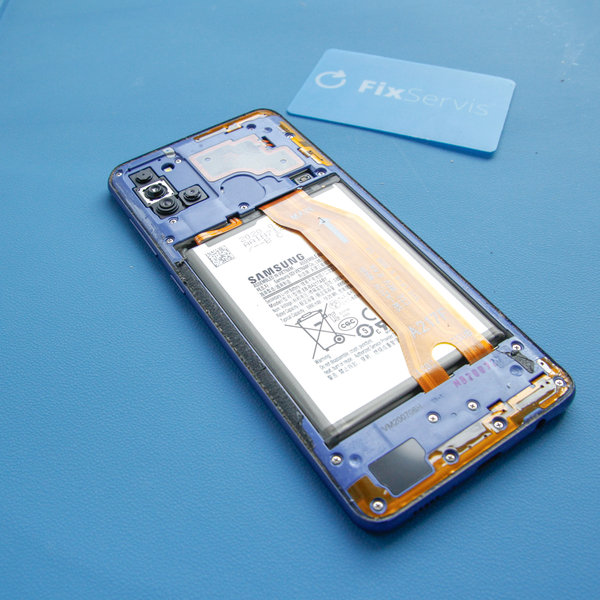

• Installez tous les composants sur le nouvel écran LCD en suivant les étapes précédentes dans l’ordre inverse à partir de cette étape.

Lors de la réinstallation, suivez ce guide dans l’ordre inverse.

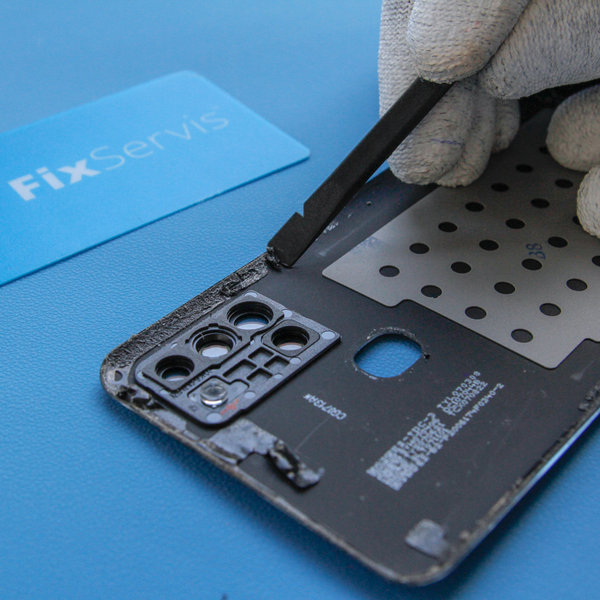

• Retirez l’ancien adhésif le long des bords du smartphone.
• Si nécessaire, utilisez le spray nettoyant Cleanser IPA Plus pour éliminer les restes d’adhésif.

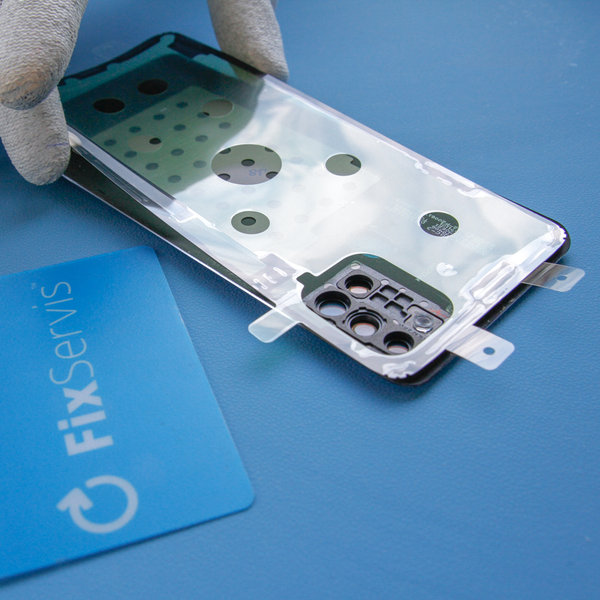

• Appliquez le nouvel adhésif le long des bords intérieurs de la coque arrière.
• Collez-la ensuite au smartphone.

Le nouvel adhésif assure la résistance du smartphone à l’eau et à la poussière.

• À l’aide d’un Spudger, connectez le câble flex du capteur d’empreintes digitales à l’ensemble du smartphone avant d’installer la coque arrière.

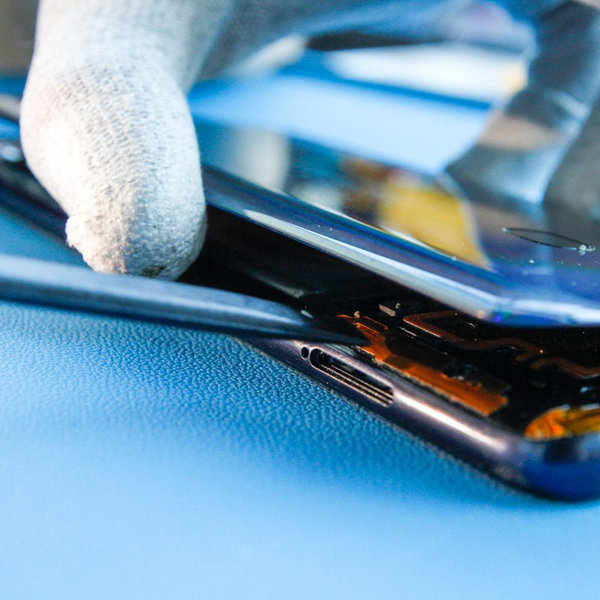

• Installez la coque arrière sur l’ensemble du smartphone.

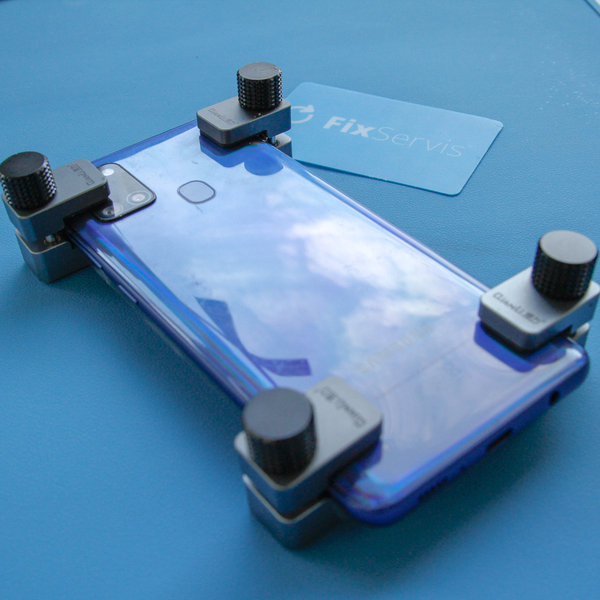

• Placez les pinces comme indiqué sur l’image afin d’assurer une meilleure fixation de l’adhésif entre la coque et l’écran.
