Remplacement de l'écran LCD sur l'iPhone 12

Avant de commencer, il est nécessaire de décharger l'iPhone en dessous de 25% car une batterie Li-ion chargée peut s'enflammer ou exploser si elle est accidentellement coupée.

• Éteignez l'iPhone

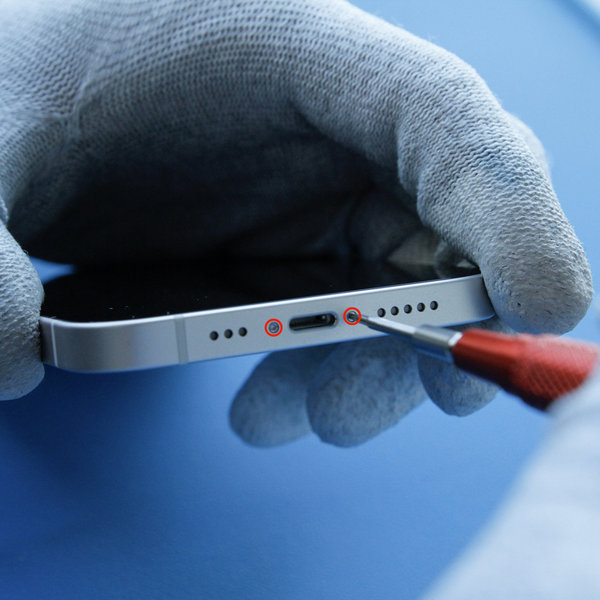

• Dévissez les deux vis Pentalobe de 6,75 mm de long sur la tranche inférieure de l'iPhone à l'aide d'un tournevis Pentalobe (Ph0001.2)

L'ouverture de l'iPhone brisera son joint étanche, alors préparez un joint de remplacement avant de commencer cette étape. Sans un nouveau joint, votre iPhone ne sera pas étanche.

Réchauffer le bord inférieur de l’iPhone permet d’adoucir le protecteur d’écran et de faciliter son ouverture.

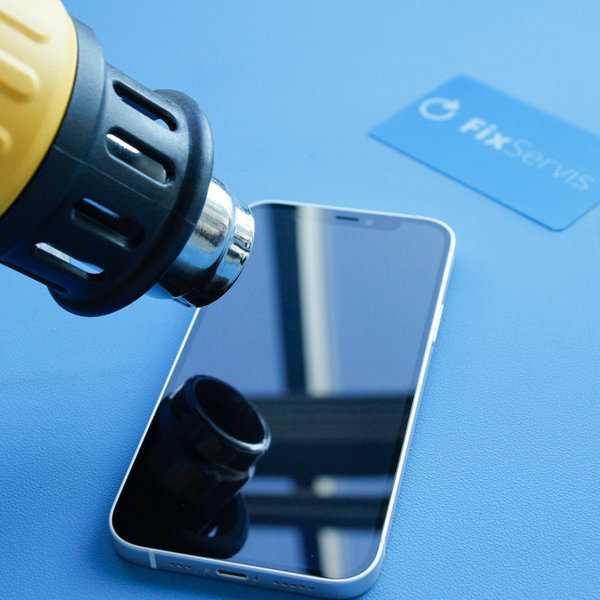

• A l'aide d'un sèche-cheveux ou d'un pistolet thermique, chauffez le bord inférieur de l'iPhone pendant environ 3 minutes pour amener la température à environ 80°C.
• Ne mettez pas l'iPhone au micro-ondes !!!

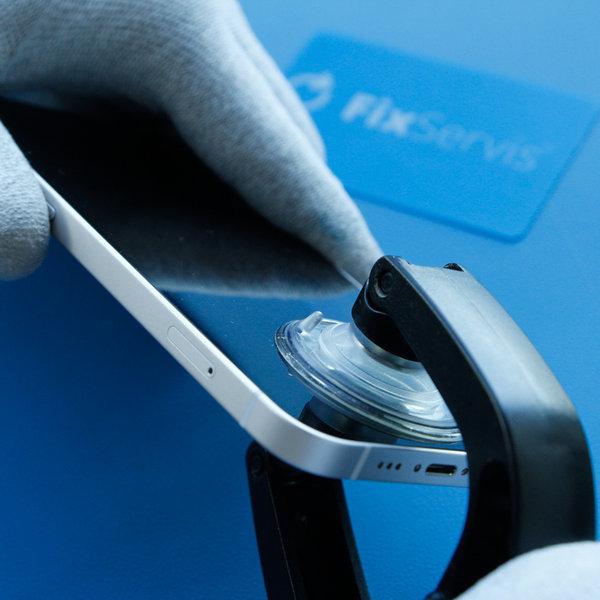

• Placez les ventouses près du bord inférieur de l'iPhone, l'une à l'avant et l'autre à l'arrière, et poussez-les doucement en place.
• Tenez fermement votre iPhone et utilisez de douces ventouses pour séparer l'écran de l'arrière du téléphone.
• Après avoir séparé l'affichage d'env. À 3 mm de l'arrière, insérez la carte Fixservis dans l'interstice.

La colle qui maintient l'écran en place est très résistante, donc créer cet espace initial nécessite une force considérable. Si vous rencontrez des difficultés, réchauffez le bord inférieur et faites glisser doucement l'écran de haut en bas à plusieurs reprises pour affaiblir la colle jusqu'à créer un espace pour insérer la carte Fixservis.

• Après avoir réussi à détacher l'adhésif des bords, retirez les ventouses.

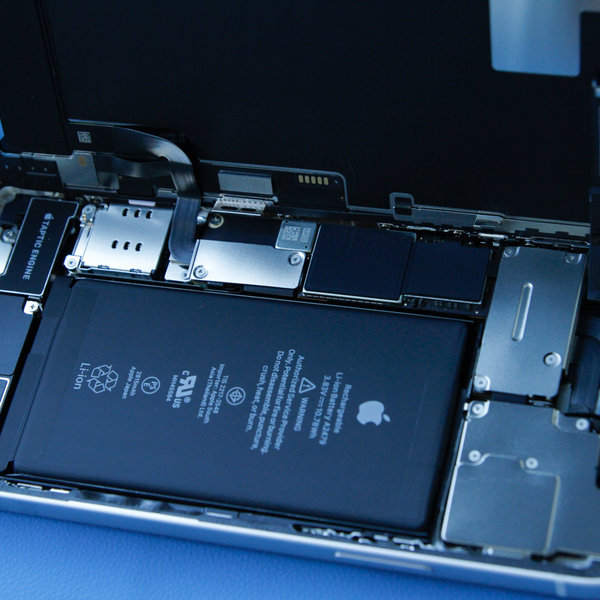

• Ouvrez l'iPhone en tournant l'écran vers la gauche comme un livre.
• Nous vous recommandons de soutenir l'écran afin de ne pas arracher le câble plat qui maintient l'écran de la carte système.

Pour l'instant, n'essayez pas de détacher complètement l'écran, car quelques câbles plats fragiles le relient encore à la carte mère de l'iPhone.

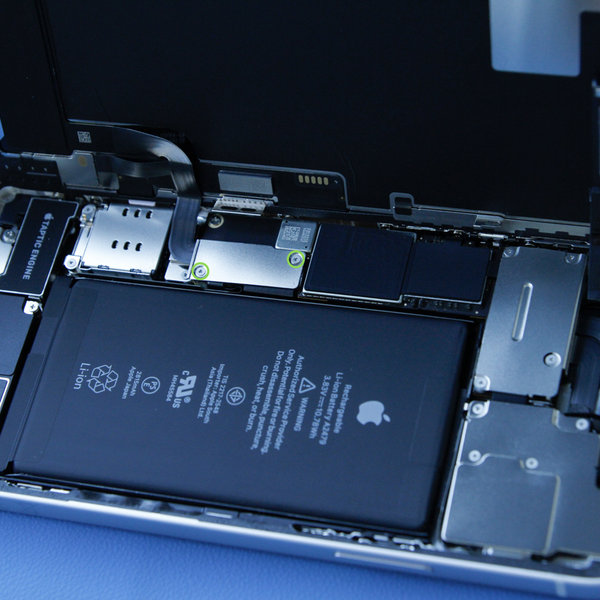

• Retirez les deux vis de 1,1 mm de long à l'aide d'un tournevis Pentalobe (Y) fixant le cache du connecteur et retirez-les en même temps.

Tout au long de la réparation, suivez chaque vis pour vous assurer qu'elle revient exactement là où elle vient pour éviter d'endommager votre iPhone.

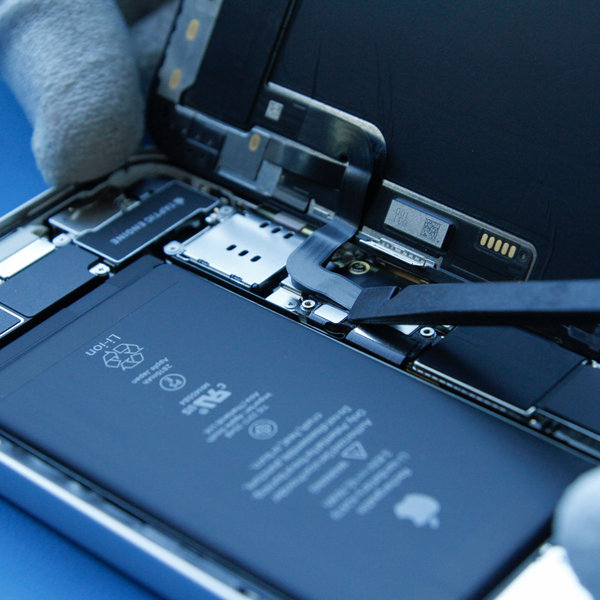

• Utilisez la pointe du Spudger pour déconnecter le connecteur de la batterie de la carte système de la carte système.
• Éloignez légèrement le connecteur de la carte système pour éviter tout contact accidentel avec la prise et l'alimentation du téléphone pendant la réparation.

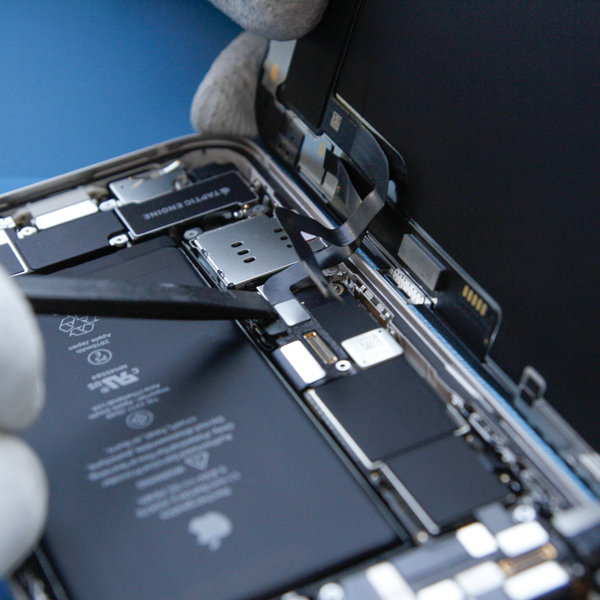

• Débranchez le panneau OLED et le connecteur de la nappe du numériseur à l'aide du Spudger.

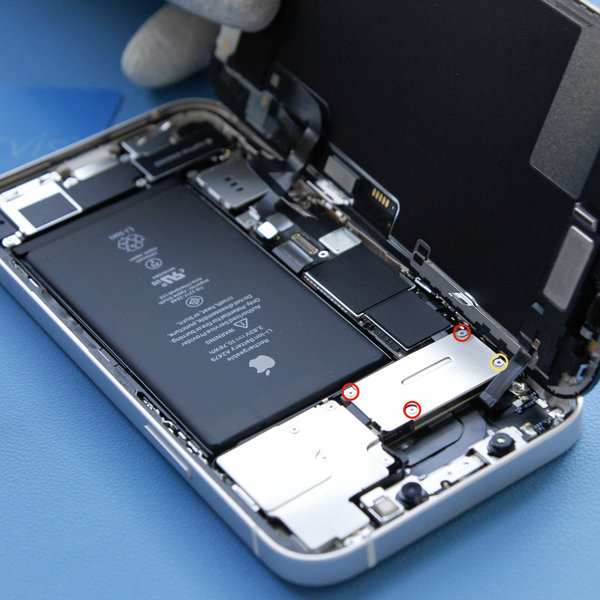

• A l'aide d'un tournevis Pentalobe, retirez les quatre vis qui fixent le cache du connecteur du capteur avant :

- Trois vis de 1,1 mm de long

- Une vis de 1,4 mm de long

• Retirez ensuite le couvercle.

Tout au long de la réparation, suivez chaque vis pour vous assurer qu'elle revient exactement là où elle vient pour éviter d'endommager votre iPhone.

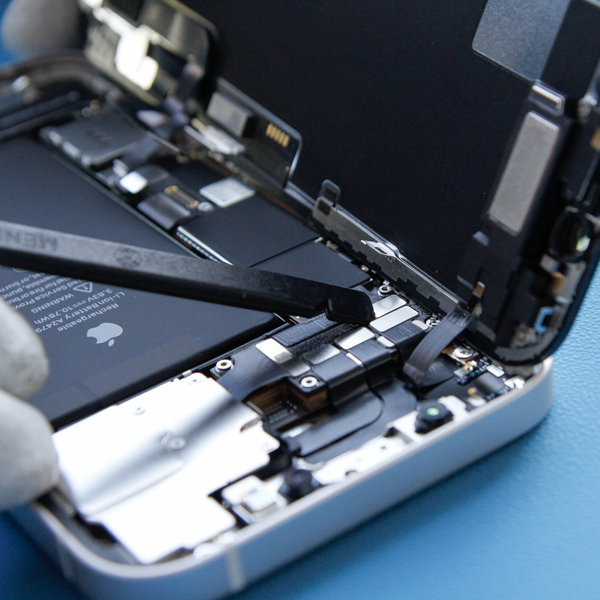

• Débranchez le connecteur de la nappe de l'ensemble capteur avant à l'aide du Spudger ou d'un clou.

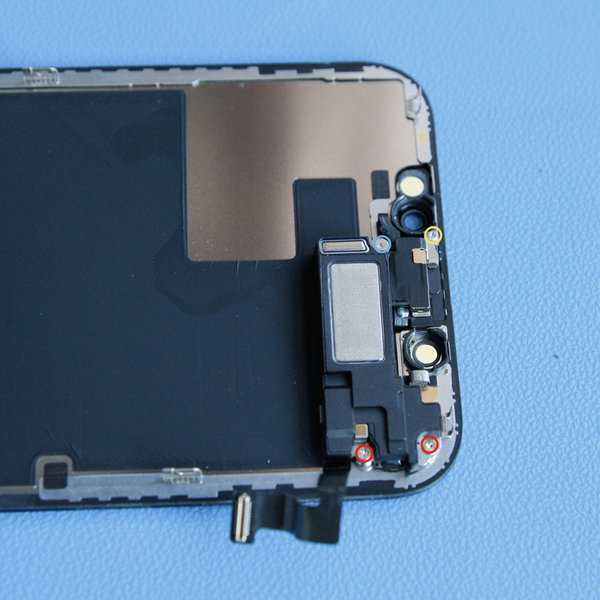

• Retirez les quatre vis à l'aide d'un tournevis Pentalobe qui fixent l'ensemble capteur-haut-parleur à l'arrière de l'écran :

- Deux vis Phillips de 1,4 mm de long

- Une vis Y000 d'une longueur de 1,7 mm

- Une vis Y000 de 1,2 mm de long

• Le haut-parleur du combiné est légèrement coincé.
• Utilisez le Spudger pour soulever doucement le bord supérieur du haut-parleur.

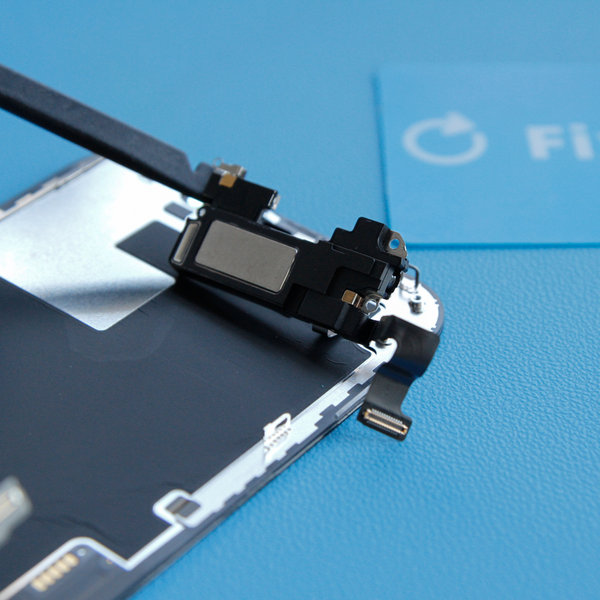

• Retournez l'ensemble haut-parleur vers le bas et hors du bord supérieur de l'écran.

L'enceinte reste fixée grâce à un câble plat très fin. Faites attention à ne pas tendre ou endommager le câble.

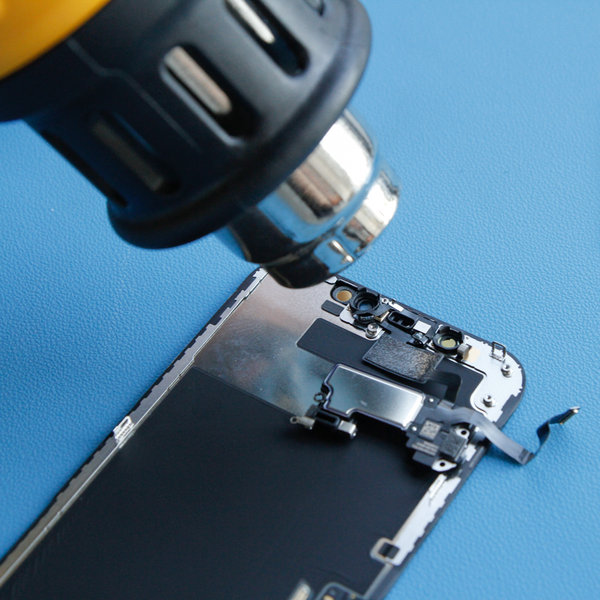

• Utilisez un sèche-cheveux ou un pistolet thermique sur la partie supérieure avant de l'écran pendant 1 à 2 minutes pour ramollir la colle de montage du capteur.

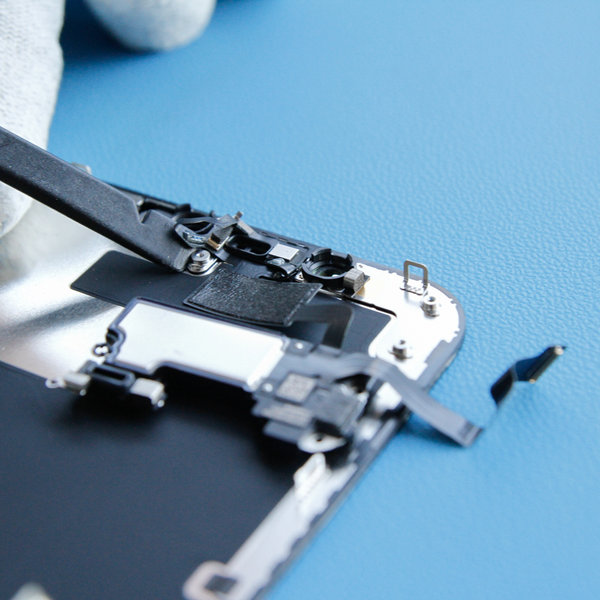

• Utilisez le Spudger pour soulever et séparer le capteur de lumière ambiante de son encoche sur le panneau avant.
• Retirez-le ensuite avec une pince à épiler.

Faites attention à ne pas endommager les câbles plats du capteur de lumière lorsque vous faites levier.

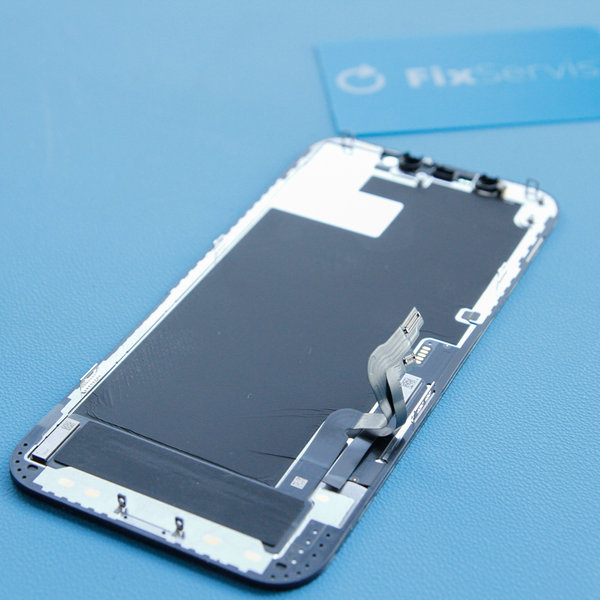

• Installez l'ensemble haut-parleur + capteur avant sur le nouvel écran LCD.

Pour réinstaller, suivez ces instructions dans l’ordre inverse.
