Remplacement de la batterie de l'iPhone 11 Pro

Avant de commencer, il est nécessaire de décharger l'iPhone en dessous de 25% car une batterie Li-ion chargée peut s'enflammer ou exploser si elle est accidentellement coupée.

• Éteignez l'iPhone

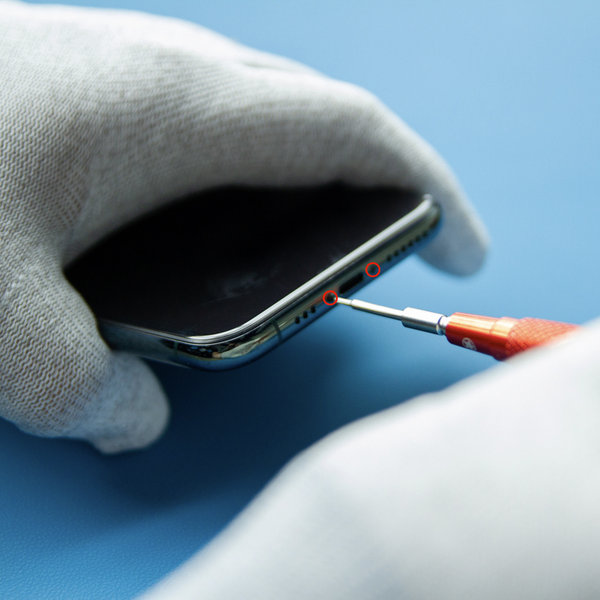

• Dévissez les deux vis Pentalobe de 6,7 mm de long sur le bord inférieur de l'iPhone à l'aide d'un tournevis Pentalobe (Ph0001.2)

L'ouverture de l'iPhone brisera son joint étanche, alors préparez un joint de remplacement avant de commencer cette étape. Sans un nouveau joint, votre iPhone ne sera pas étanche.

Réchauffer le bord inférieur de l’iPhone permet d’adoucir le protecteur d’écran et de faciliter son ouverture.

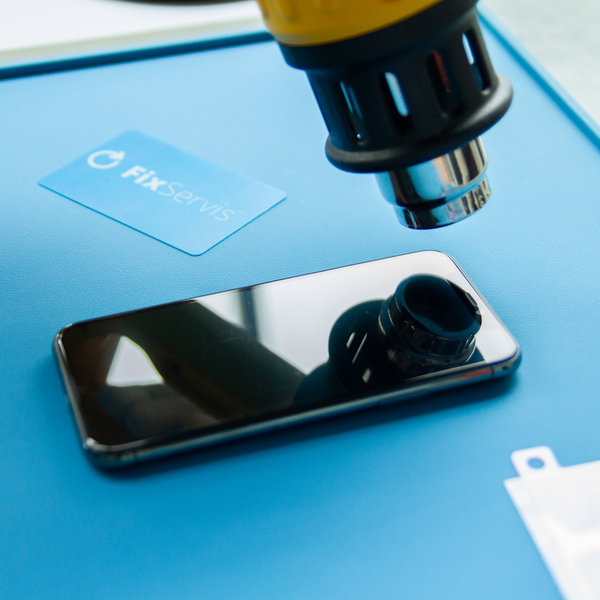

• A l'aide d'un sèche-cheveux ou d'un pistolet thermique, chauffez le bord inférieur de l'iPhone pendant environ 3 minutes pour atteindre environ 80°C.
• Ne mettez pas l'iPhone au micro-ondes !!!

• Placez les ventouses près du bord inférieur de l'iPhone, l'une à l'avant et l'autre à l'arrière, et poussez-les doucement en place.
• Tenez fermement votre iPhone et utilisez de douces ventouses pour séparer l'écran de l'arrière du téléphone.

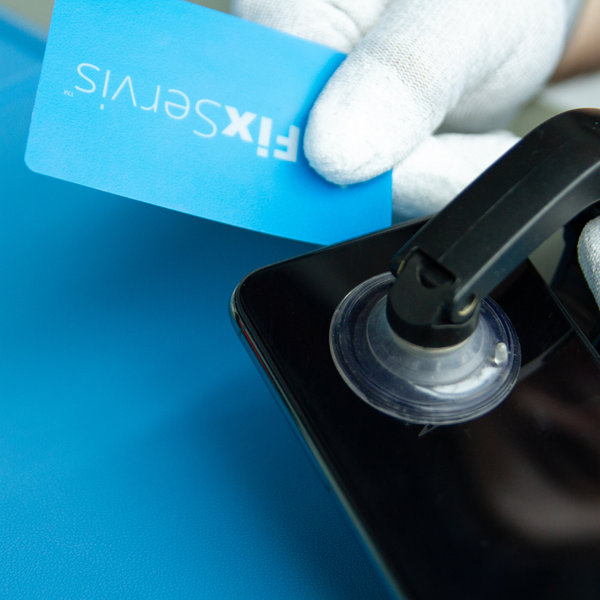

• Après avoir séparé l'affichage d'env. À 3 mm de l'arrière, insérez la carte Fixservis dans l'interstice.

La colle qui maintient l'écran en place est très résistante, donc créer cet espace initial nécessite une force considérable. Si vous rencontrez des difficultés, réchauffez le bord inférieur et faites glisser doucement l'écran de haut en bas à plusieurs reprises pour affaiblir la colle jusqu'à créer un espace pour insérer la carte Fixservis.

• Après avoir réussi à détacher la colle des bords, retirez les ventouses.

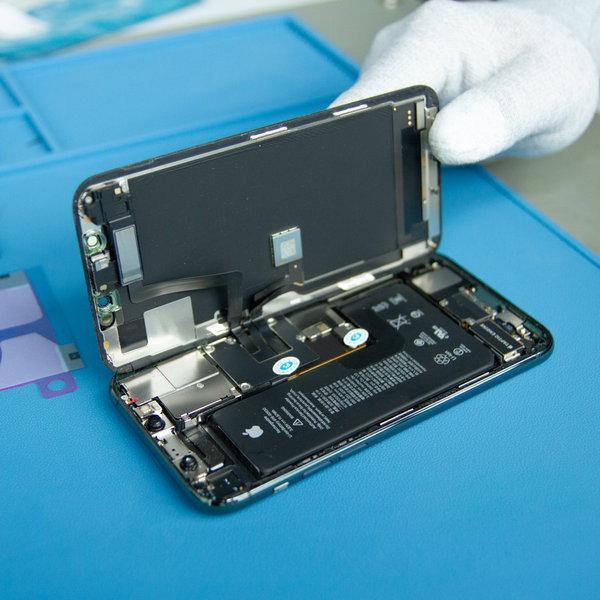

• Ouvrez l'iPhone en tournant l'écran vers la gauche comme un livre.
• Nous vous recommandons de soutenir l'écran afin de ne pas arracher le câble plat qui maintient l'écran de la carte système.

Pour l'instant, n'essayez pas de détacher complètement l'écran, car quelques câbles plats fragiles le relient encore à la carte mère de l'iPhone.

• Retirez les deux vis de 1,3 mm de long à l'aide d'un tournevis Pentalobe fixant le support du couvercle de la batterie et retirez-les en même temps.

Tout au long de la réparation, suivez chaque vis pour vous assurer qu'elle revient exactement là où elle vient pour éviter d'endommager votre iPhone.

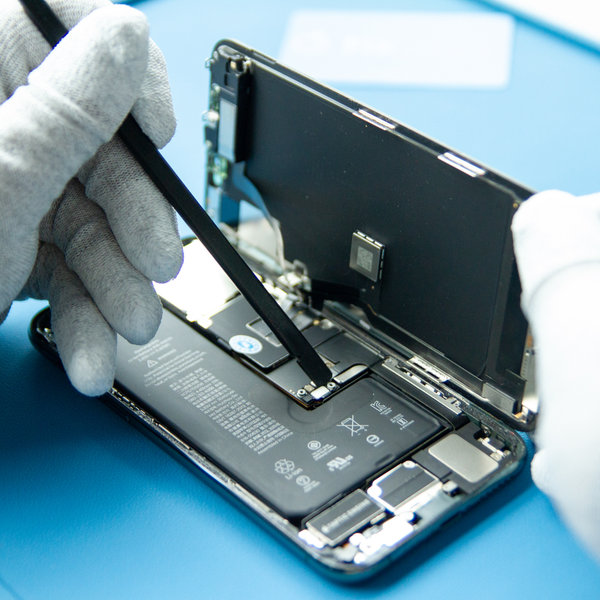

• Utilisez la pointe du Spudger pour déconnecter le connecteur de la batterie de la carte système de la carte système.

Essayez de ne pas endommager le joint en silicone noir entourant cette connexion et les autres connexions de la carte. Ces joints offrent une protection exceptionnelle contre la pénétration de l’eau et de la poussière.

• Éloignez légèrement le connecteur de la carte système pour éviter tout contact accidentel avec la prise et l'alimentation du téléphone pendant la réparation.

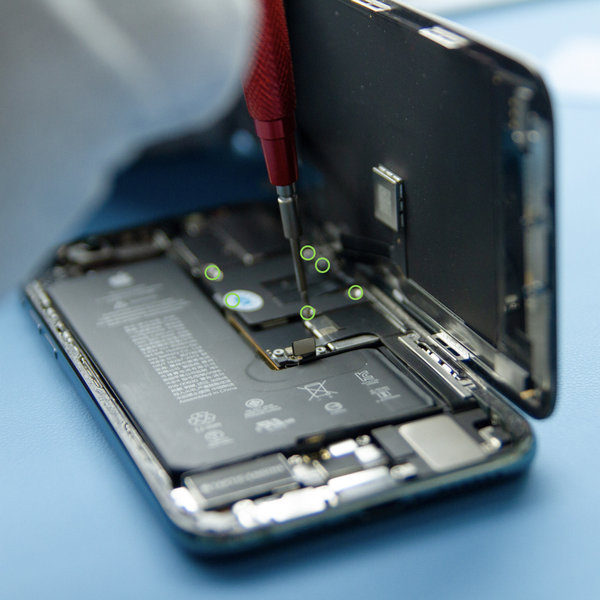

• À l'aide d'un tournevis Pentalobe, dévissez les six vis de 1,3 mm fixant le support du cache de la carte mère, puis retirez-le.

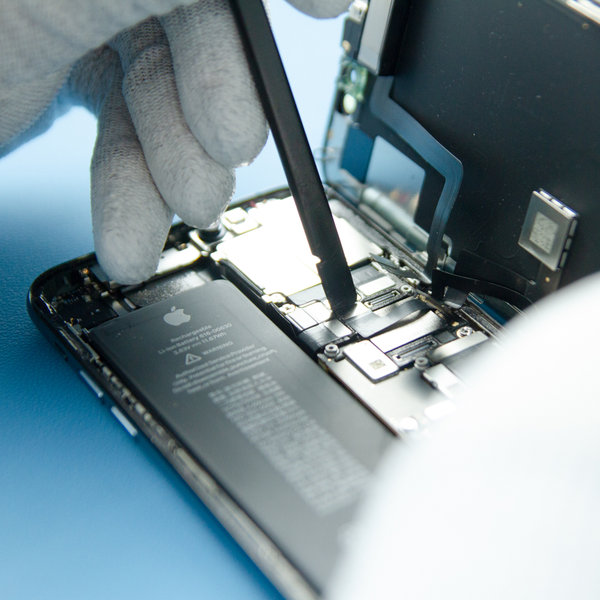

• Débranchez le connecteur du câble du panneau OLED, le capteur avant et le numériseur à l'aide du Spudger

• Retirez l'écran de la carte système.

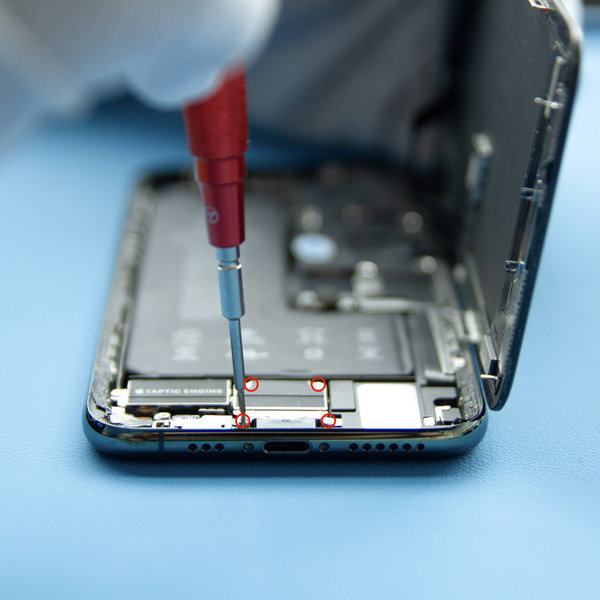

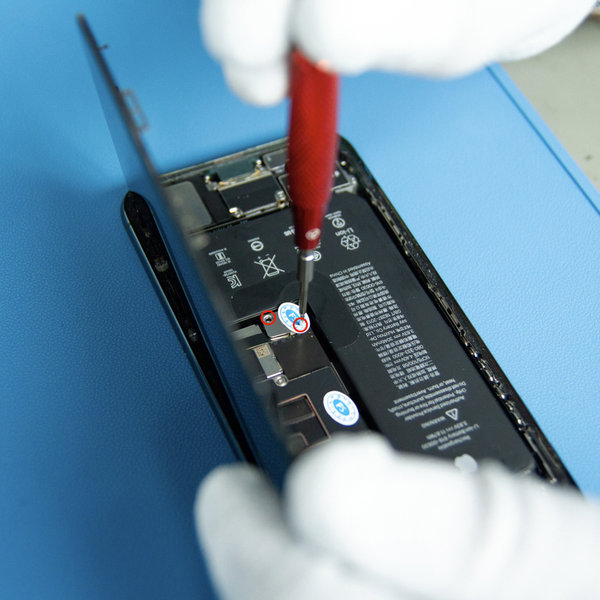

• A l'aide d'un tournevis Pagoda, dévissez les quatre vis de 1,5 mm fixant le cache inférieur du connecteur de la batterie et retirez-le par la même occasion.

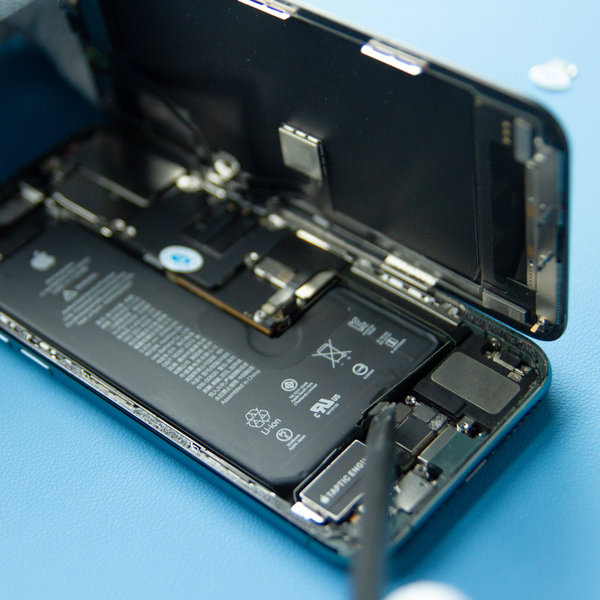

• Use the Spudger to disconnect the lower battery cable.

• Utilisez le Spudger pour déconnecter le Taptic Engine

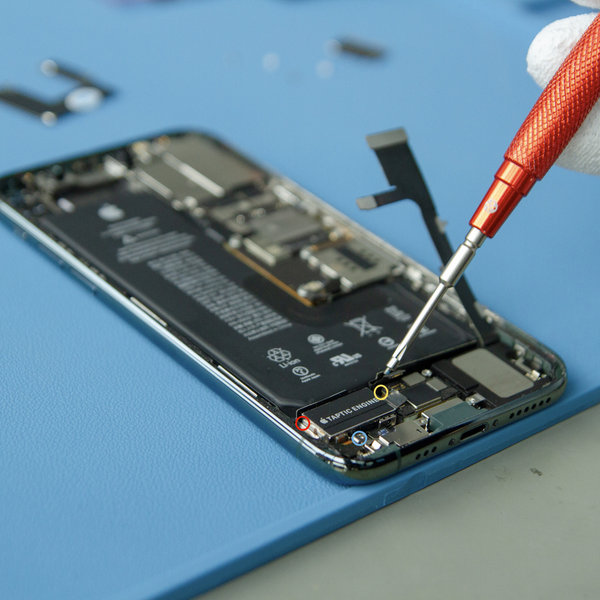

• Utilisez un tournevis Pentalobe pour retirer les trois vis retenant le Motor Taptic :

- 1ère vis de 1,9 mm de long.

- 2ème vis de 1,4 mm de long.

- 3ème vis de 4,1 mm de long.

• Supprimez ensuite le moteur Taptic.

Tout au long de la réparation, suivez chaque vis pour vous assurer qu'elle revient exactement là où elle vient pour éviter d'endommager votre iPhone.

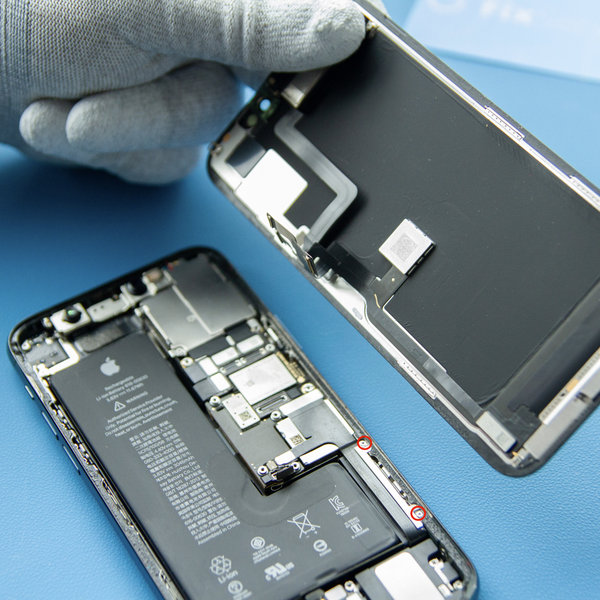

• A l'aide d'un tournevis Pentalobe, dévissez les deux vis de 1,4 mm fixant le support de la nappe Lightning puis retirez-le.

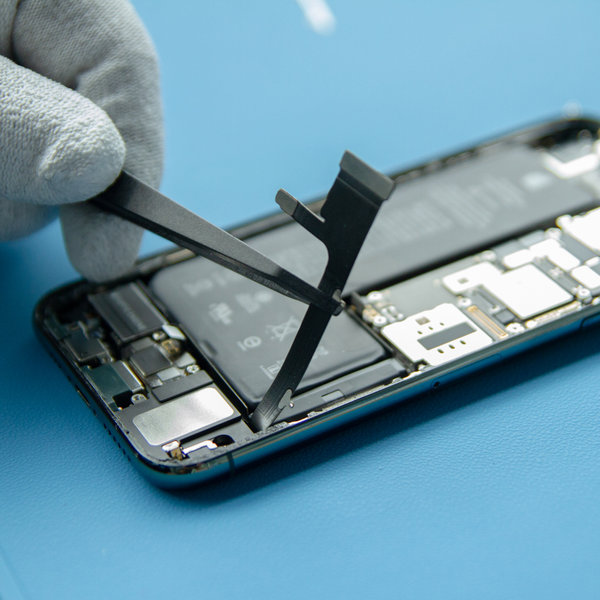

• Utilisez le Spudger pour déconnecter les deux connecteurs du câble flexible Lightning de la carte système.
• Soulevez doucement le câble Lightning Flex et pliez-le légèrement vers le bord inférieur de l'iPhone pour obtenir un meilleur accès à la batterie en dessous.

• La batterie est fixée au boîtier arrière à l'aide de trois clips adhésifs : un près du bord inférieur de la batterie, l'autre en haut et le troisième à droite.
• Chaque gluten comporte à son extrémité une ou deux languettes extractibles noires légèrement collées sur les bords latéraux de la batterie.

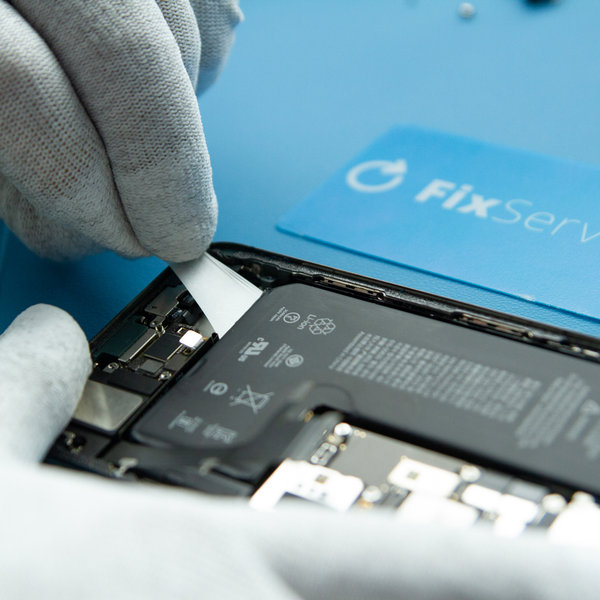

• Saisissez les languettes en même temps et retirez lentement l'adhésif de la batterie.
• Répétez ce processus des trois côtés.

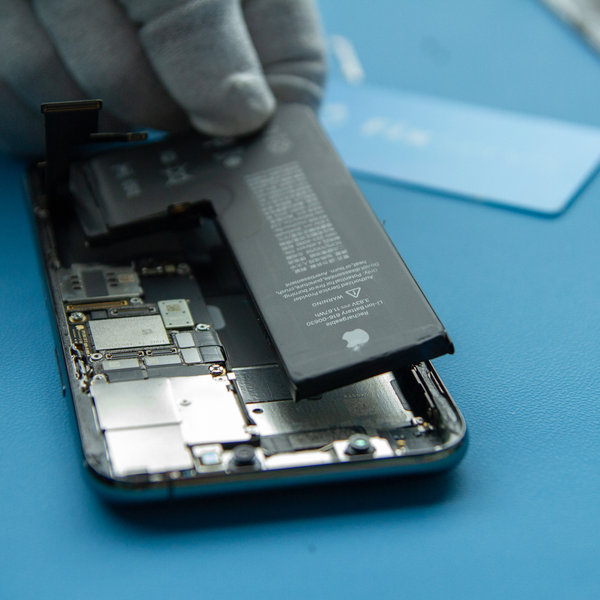

• Retirez la batterie à l'aide du Spudger.

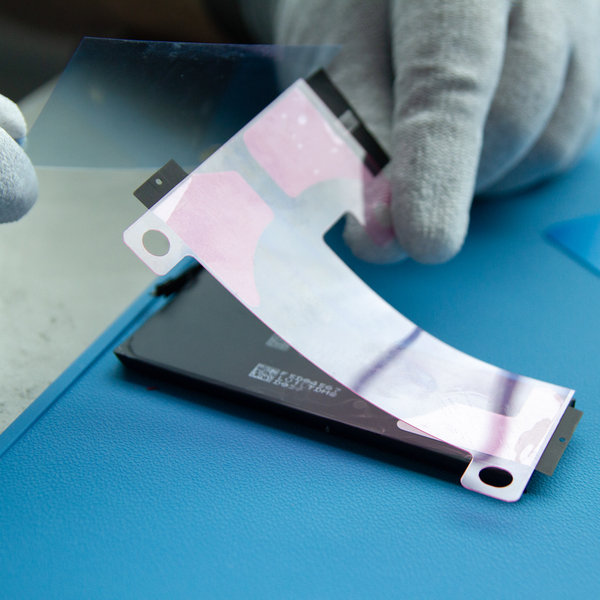

• Décollez la feuille de plastique bleue du nouveau jeu de rubans adhésifs et jetez-la.
• Placez soigneusement les rubans adhésifs sur la batterie et collez-les comme indiqué.
• Utilisez vos doigts ou un chiffon pour appuyer fermement sur les bandes en place sur la batterie.
• Appuyez au centre pour fixer également l'étiquette de contrôle noire sur la batterie.

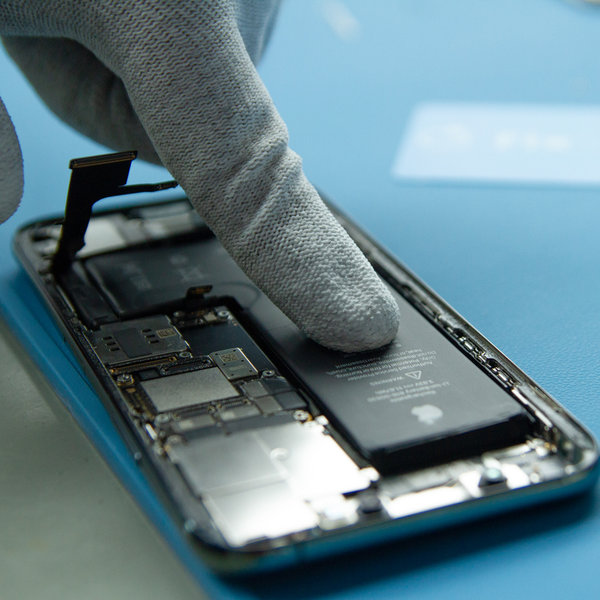

• Insérez soigneusement la batterie dans l'iPhone.
• Assurez-vous que le connecteur de la batterie est aligné avec la carte système.

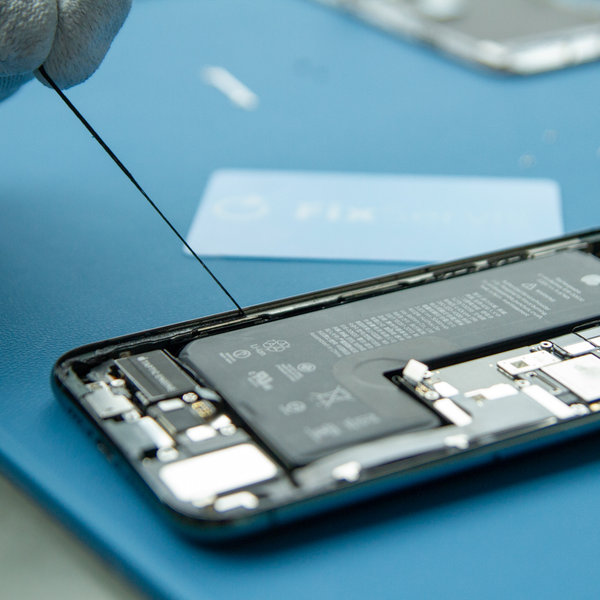

• Retirez l'ancienne colle le long des bords de l'iPhone.

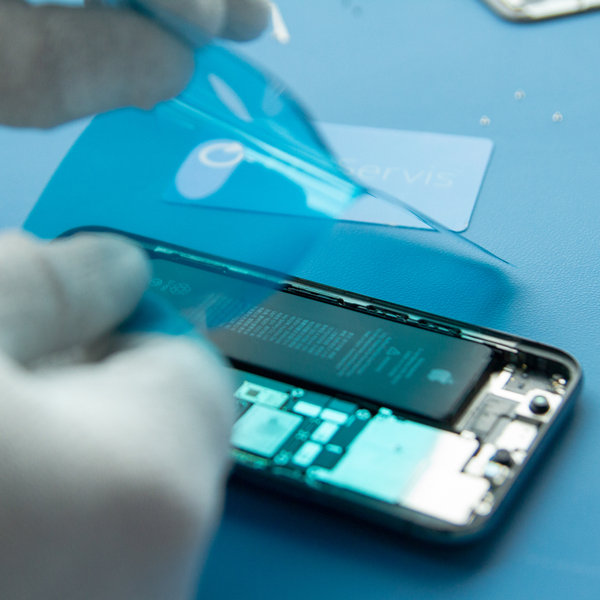

• Collez du nouveau gluten sous l'adhésif LCD
• Rebranchez la batterie

Le nouvel adhésif assurera la résistance de l'iPhone à l'eau et à la poussière.

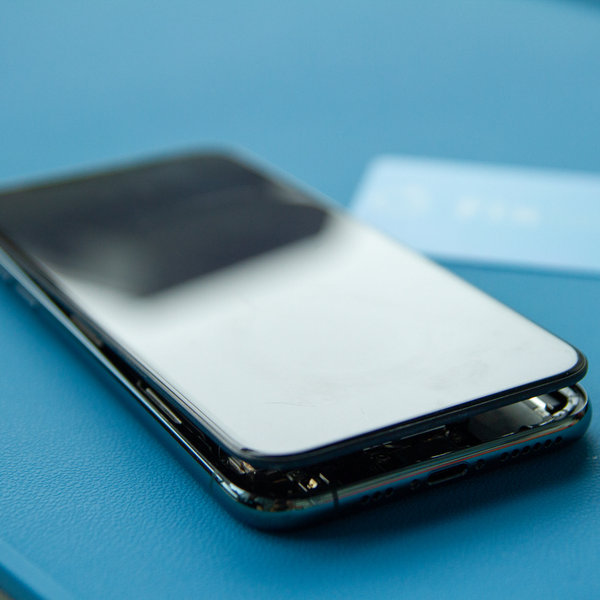

• Lorsqu'il s'agit de réinstaller, suivez ces instructions dans l'ordre inverse.
